Cén Fáth a bhfuil Cleats Cábla mar Chosaint Chriticiúil do Riachtanais Chórais Leictreachais?

Cleats cábla ní gabhálais roghnacha iad—is feistí sábháilteachta ríthábhachtacha iad atá deartha chun cáblaí leictreacha a dhaingniú agus chun damáiste tubaisteach a chosc le linn imeachtaí gearrchiorcaid. Gineann locht gearrchiorcaid fórsaí leictreamaighnéadacha atá comhréireach le cearnóg an bhuaicshrutha, atá in ann cáblaí fuinniúla a bhuaileadh trí racaí trealaimh agus pearsanra a chur i mbaol laistigh de na milleasoicindí. De ghnáth éilíonn scoradáin chiorcaid 0.06 go 0.1 soicind chun turas, ach tarlaíonn fórsa millteach buaic ag díreach 0.005 soicind ar chóras 50 Hz. Comhlíonann cleats cábla a bhfeidhm srianta láithreach, sular féidir le feistí cosanta freagairt, rud a fhágann gurb iad an príomhlíne chosanta i gcoinne fórsaí leictrimheicniúla.

De réir IEC 61914, sainmhínítear cleats cábla mar "feistí atá deartha chun cáblaí a dhaingniú nuair a shuiteáiltear iad ag eatraimh feadh fad na gcáblaí." Murab ionann agus naisc chábla nó clampáin chaighdeánacha, déantar cleats a innealtóireacht agus a thástáil go sonrach chun fórsaí gearrchiorcaid a sheasamh, le rátálacha bunaithe ar bhuaicsruth gearrchiorcaid ionchasach (kA) agus spásáil suiteála.

Mar a Bagairtíonn Fórsaí Gearrchiorcaid Córais Cábla

Le linn ciorcad gearr trí phas, táirgeann seoltóirí cóngaracha réimsí leictreamaighnéadacha dian. Tá an fórsa éarthach idir seoltóirí comhréireach le cearnóg an bhuaicshrutha gearrchiorcaid, rud a chruthaíonn strus meandarach nach féidir a áireamh i dtáirgí caighdeánacha bainistíochta cábla. I lárionad sonraí, is féidir le cáblaí neamhurraithe racaí freastalaí a mhilleadh fiú míonna d'am athsholáthair; i suíomhanna tionsclaíocha, bíonn baol tine, gortú agus aga neamhfhónaimh fhada i mbaol de bharr an cháis chéanna.

An Bhearna Ama Chriticiúil

Nuair a thuigtear amlíne teagmhais lochta, léirítear cén fáth nach féidir srianadh éighníomhach a athsholáthar:

• 0.005 soicind: Tarlaíonn buaicfhórsa leictreamaighnéadach ar chórais 50Hz
• 0.06–0.1 soicind: Tugann scoradáin chiorcaid turas agus glanann siad an locht
• Toradh: Gan cleats cábla, taithíonn cáblaí gluaiseacht gan srian le linn ré iomlán an locht

Ciallaíonn an bhearna ama seo nach féidir le haon ghléas cosanta gníomhach cosc a chur ar an scrios meicniúil tosaigh - ní féidir ach cleití cábla a shonraítear i gceart.

Cé na Cineálacha Cleat Cábla a oireann d'iarratais éagsúla

Braitheann roghnú an cineál cleat ceart ar chumraíocht cábla, aicme voltais, agus coinníollacha comhshaoil. Má úsáidtear cineál cleat neamh-chomhoiriúnach is féidir srianadh neamhleor a bheith ann le linn coinníollacha lochta.

Treoirlínte um Roghnú Ábhar

Bíonn tionchar díreach ag rogha ábhar ar shaolré feidhmíochta agus ar chorrlaigh sábháilteachta:

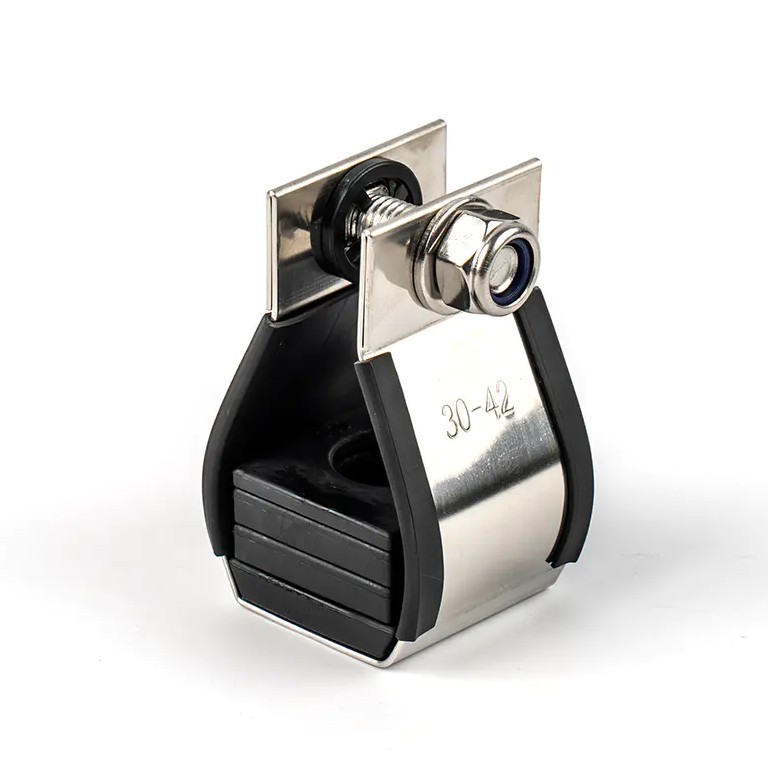

• Cruach Dhosmálta 316: Frithsheasmhacht creimthe eisceachtúil do thimpeallachtaí mara, amach ón gcósta agus ceimiceacha; sheasamh fórsaí leictrimheicniúla foircneacha
• Alúmanam: Meáchan éadrom le hairíonna meicniúla láidir; oiriúnach d'iarratais LV go HV laistigh agus lasmuigh
• Polaiméir/níolón: Éifeachtach ó thaobh costais le húsáid faoi dhíon ísealvoltais; Roghanna UV agus tine-retardant ar fáil do thimpeallachtaí ar leith

An chaoi a gcinntíonn IEC 61914 Cosaint Iontaofa

Is é IEC 61914:2021 an caighdeán a nglactar leis go domhanda le haghaidh cleit cábla dearadh agus tástáil, in ionad na débhríochta a fhaightear sna cóid réigiúnacha leictreacha. Cé go gceanglaítear le hAirteagal 392.20(C) agus le hAirteagal 12-2202 de chuid NEC de chuid NEC go ndéanfaí cáblaí a dhaingniú ar fhórsaí maighnéadacha locht-srutha, ní shonraíonn ceachtar acu conas a thástáil nó a fhíorú go mairfidh feistí sriantacha in imeacht gearrchiorcaid. Líonann IEC 61914 an bhearna ríthábhachtach seo.

Catagóirí Tástála Éigeantacha faoi IEC 61914

Éilíonn an caighdeán tástáil chuimsitheach thar iltoisí feidhmíochta:

1. Rátáil Teochta: Oibríocht deimhnithe ó -60°C go 120°C (nó raon dearbhaithe)
2. Tástáil Ualach cliathánach: Coimeádtar ualach marthanach ar feadh 60 nóiméad ag an uasteocht fógartha
3. Tástáil Ualach Aiseach: Friotaíocht in aghaidh sciorradh cábla feadh an bhealaigh
4. Friotaíocht Tionchair: Tástáilte ag an teocht oibriúcháin fógartha is ísle
5. Creimeadh agus Friotaíocht UV: Spraeáil salainn agus bailíochtú ag dul in aois luathaithe
6. Friotaíocht in aghaidh Fórsaí Leictrimheicniúla: Seasann gearrchiorcad le tástáil ag rátálacha dearbhaithe kA
7. Iomadú Lasair: Friotaíocht in aghaidh scaipeadh lasair faoi choinníollacha locht

Idirdhealú ríthábhachtach: Éilíonn IEC 61914 ré tástála gearrchiorcaid díreach 0.1 soicind (cúig thimthriall iomlán), atá leordhóthanach chun laige cleat a nochtadh toisc go dtarlaíonn an buaicfhórsa millteach laistigh den chéad chúpla milleasoicind. Tá sé seo difriúil ó thástálacha frithsheasamh teirmeach cábla, a fhéadfaidh 63kA a shonrú ar feadh 1 soicind nó 40kA ar feadh 3 shoicind—díríonn na rátálacha sin ar théamh seoltóra, ní ar shrianadh meicniúil.

Cad iad na Fachtóirí a Chinneann Sonraíocht Chleat Cheart

Éilíonn sonraíocht cheart feidhmíocht dhearbhaithe an cleat a mheaitseáil le coinníollacha locht iarbhír na suiteála. Cruthaíonn tearc-sonraíocht rioscaí tubaisteach don tsábháilteacht, agus baineann ró-shonraíocht le buiséad dramhaíola gan leas breise.

Príomhpharaiméadair Sonraíochta

Ní mór d’innealtóirí na nithe seo a leanas a ríomh agus a fhíorú:

• Trastomhas Seachtrach Cábla (OD): Caithfidh cleats a bheith oiriúnach don trastomhas sheath iarbhír, ní hamháin méid an tseoltóra. Laghdaíonn oiriúnach mícheart éifeachtúlacht srianta le linn lochtanna.
• Buaic-chiorcad Reatha Ionchasacha: Caithfidh rátáil kA an cleat leibhéal locht ríofa an chórais a shárú. Tabhair faoi deara go dtarlaíonn na leibhéil locht is airde go minic i suiteálacha íseal-voltais, ní hamháin córais ardvoltais.
• Spásáil Cleat: Déantar rátálacha an mhonaróra a dhearbhú ag eatraimh shonracha (600mm de ghnáth). Méadaíonn an spásáil níos leithne an fórsa in aghaidh na cleite go heaspónantúil. Ríomhtar an fórsa idir seoltóirí trí úsáid a bhaint as foirmle IEC 61914, a mheasann buaicsruth agus trastomhas cábla.
• Aicme Voltais agus Cumraíocht: Cuireann córais LV, MV, agus HV próifílí fórsa éagsúla i láthair. Tá cleití saindeartha ag teastáil ó fhoirmíochtaí aon-lárnacha, treoil, agus cuadacha.
• Nochtadh Comhshaoil: Is é láithreacht ceimiceach, foircneacha teochta, nochtadh UV, agus riosca dóiteáin a shocraíonn roghnú ábhar agus aicme friotaíochta creimeadh.

Sampla Aireach

Smaoinigh ar dhá mhonaróir a éilíonn buaicsheasamh 140kA:

• Tástáil déanta ag monaróir A le cábla 35mm ag spásáil 600mm
• Déantóir B tástáil le cábla 45mm ag spásáil 300mm

I gcás córas le leibhéal locht 60kA ag baint úsáide as cábla 30mm ag spásáil 1200mm, theipfeadh ar tháirge Monaróir B in ainneoin an rátáil ceannlíne comhionann. Léiríonn sé seo an fáth go gcaithfidh foirne soláthair athbhreithniú a dhéanamh ar thuarascálacha tástála iomlána — ní hamháin na príomhfhigiúirí — agus an fáth a gcaithfidh innealtóirí sonraíochtaí a chosaint ar feadh shaolré an tionscadail.

Conas a Uasmhéadaíonn Suiteáil Chuí na Corrlaigh Sábháilteachta

Is féidir fiú cleats sonraithe i gceart theipeann má suiteáilte go míchuí. Cinneann cáilíocht suiteála go díreach an bhfeidhmíonn an córas mar a tástáladh.

Cleachtais Shuiteála is Fearr

1. Lean Spásáil Monaróra: Suiteáil ag eatraimh sonraithe don sruth locht dearbhaithe. Tá spásáil níos déine ag teastáil le haghaidh cásanna gearrchiorcaid ard.
2. Ailíniú de réir Trastomhas Cábla: Cinntigh go bhfuil méid cleat ag teacht leis an gcábla iarbhír OD, ag tabhairt cuntas ar aon lamháltais inslithe nó seaicéid.
3. Úsáid Ceartúcháin: Feistigh le crua-earraí ceadaithe don chineál coimeádta (dréimire, tráidire, teanntóg, nó bhíoma).
4. Cuir Casmhóimint Chuí i bhFeidhm: Déanann ró-ghéarú seaicéid cábla a shaobhadh; ceadaíonn fo-ghéarú sciorradh. Bain úsáid as eochair chasmhóiminte chun chasmhóiminte coimeádaí atá sonraithe ag an monaróir a bhaint amach.
5. Cuntas le haghaidh Leathnú Teirmeach: I gcórais solúbtha ina bhfuil cáblaí "snaked," ceadaíonn siad gluaiseacht leathnaithe idir pointí seasta. I gcórais dochta, cinntigh go seasann an cleat agus an struchtúr fórsaí teirmeicniúla fadaimseartha.

Cúrsaí Dearaidh Córais

Tá dhá chatagóir ag baint le córais chábla, agus tá ceanglais ar leith ag gach ceann díobh:

• Córais Solúbtha: Déantar cáblaí a snaked go hingearach nó go cothrománach, rud a ligeann do leathnú teirmeach saor in aisce agus crapadh idir pointí socraithe. Caithfidh cleitíní gluaiseacht a éascú agus srianadh a choinneáil le linn lochtanna.
• Córais dochta: Socraítear cáblaí go fadaimseartha, rud a éilíonn an cleat, an struchtúr tacaíochta, agus stiffness an chábla chun fórsaí teirmeicniúla a sheasamh gan aon damáiste.

I gcás ina Seachadann Cleats Cábla Cosaint Chriticiúil

Tá cleats cábla riachtanach nuair a ritheann cáblaí ardchumhachta in aice le pearsanra nó le trealamh criticiúil. Níl an leibhéal voltais le hábhar - tarlaíonn cuid de na leibhéil locht is airde i suiteálacha ísealvoltais de bharr bacainn níos ísle ar an gcóras.

Chomh maith le comhlíonadh sábháilteachta NEC 392.20(C) agus IEC 61914, cuidíonn suiteáil cheart cleat le ceanglais seismeacha agus coinníollacha polasaí árachais a chomhlíonadh, ag laghdú dliteanas agus ag seachaint athoibriú costasach.

Conclúid: Cur Chuige Réamhghníomhach maidir le Sábháilteacht Córas Cáblaí

Cleats cábla is ionann iad agus codán beag de chostas iomlán an tionscadail ach soláthraíonn siad cosaint nach féidir a athsholáthar ar fhórsaí leictrimheicniúla gearrchiorcaid. Caithfidh an próiseas roghnúcháin trastomhas cábla, ríomhanna reatha locht, riachtanais spásála, comhoiriúnacht ábhair, agus nochtadh comhshaoil ​​a chomhtháthú i sonraíocht chomhtháite. Ba cheart go gcaithfeadh foirne soláthair cleití mar chomhpháirteanna sábháilteachta a ndearnadh innealtóireacht orthu — ní míreanna tráchtearraí — agus a fhíorú go n-iompraíonn táirgí tuarascálacha tástála neamhspleácha chuig IEC 61914:2021, lena n-áirítear doiciméid tástála gearrchiorcaid roimh agus ina dhiaidh. Trí cleats cábla a shonrú agus a shuiteáil i gceart ón gcéad lá amháin, cinntíonn conraitheoirí leictreacha agus úinéirí saoráidí comhlíonadh rialála, cosnaíonn siad bonneagar ríthábhachtach, agus cruthaítear timpeallachtaí oibre níos sábháilte don phearsanra.
